Empfänger Voter (Empfangsdiversity für bis zu 8 Empfänger)

Bedienungsanleitung

Zum Betrieb benötigt der Voter nur die NF Signale vom Diskriminator von den Empfängern. Die Signale dürfen noch nicht im Frequenzgang beschnitten sein.
Zusätzlich zu der weiter unten beschriebenen LCD Anzeige wird im laufenden Betrieb über zwei LED Zeilen jeweils der aktuelle Status dargestellt. In der 1. LED Zeile werden alle Empfänger angezeigt, die ein Signal hören. Dies geschieht aber nur für Empfänger, bei denen das Empfangssignal die Rauschperrenschwelle überschreitet  und die nicht per Software ausgeschaltet sind. In der 2. LED Zeile wird der aktuell gewählte Empfänger gezeigt. Die Rauschperrenschwelle ist per Software einstellbar.
Es werden zwei PTT Signale erzeugt, eines mit positiver und eines mit negativer Schaltlogik.
Über einen externen Eingang können einzelne Empfänger über eine Schaltspannung von 5 Volt deaktiviert werden. Eine Deaktivierung ist außerdem auch per Software möglich.


LCD Anzeigen und Menuführung

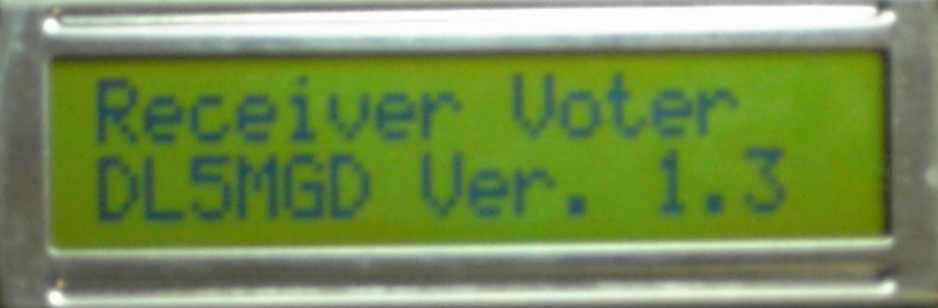

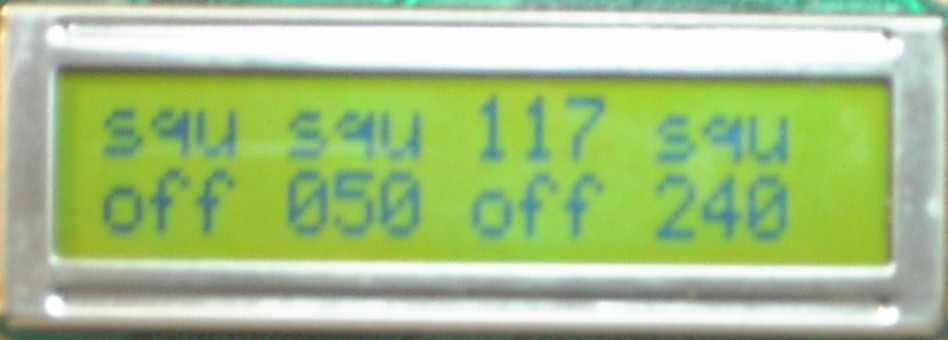

LCD Anzeige Normalbetrieb

Die Empfänger werden ca. 180 mal pro Sekunde bewertet:
Beim normalen Voten wird das S/N Signal von allen Empfängern angezeigt (0 - 255). Je größer der Wert ist, umso besser ist das Empfangssignal. Ist das Empfangssignal unterhalb der Rauschsperrenschwelle, so wird „squ“ angezeigt.
Ist der RX per Software deaktiviert, so wird „off“ angezeigt.
In der 1. Zeile des LCD Display stehen die Empfänger 1 bis 4, in der zweiten Zeile die Empfänger 5 bis 8.

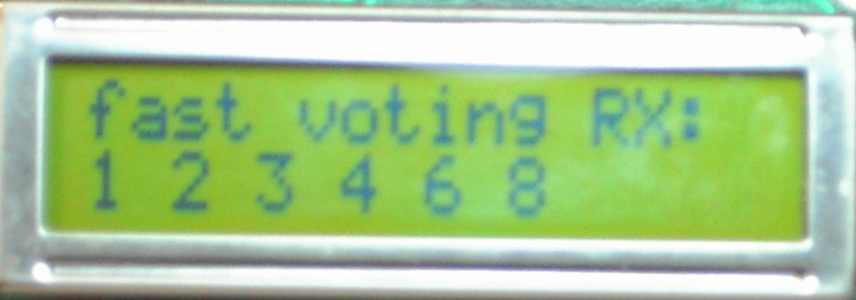

LCD Anzeige Fast Voten

Die Empfänger werden ca. 900 mal pro Sekunde bewertet.

Es wird in der 2. Zeile des LCD Display angezeigt welcher Empfänger eingeschaltet ist. Die per Software abgeschalteten Empfänger werden nicht angezeigt (hier also RX 5 und 7)

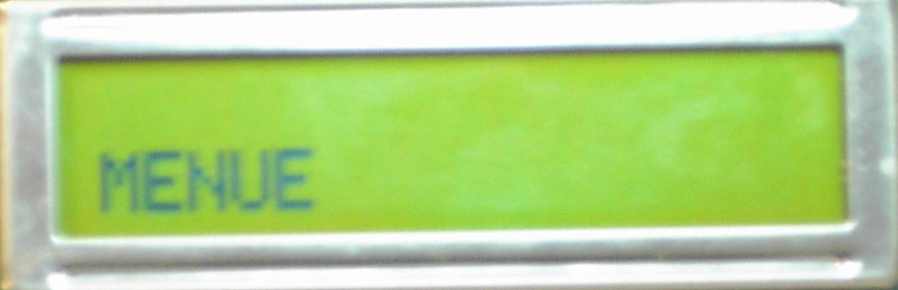

Menu

Wird im laufenden Betrieb der Menutaster gedrückt, so erscheint die Anzeige „Menu“. Mit den Datentastern kann durch das Menu gescrollt werden. Eine Änderung der Einstellungen der einzelnen Menupunkte erfolgt mit dem Drehgeber.

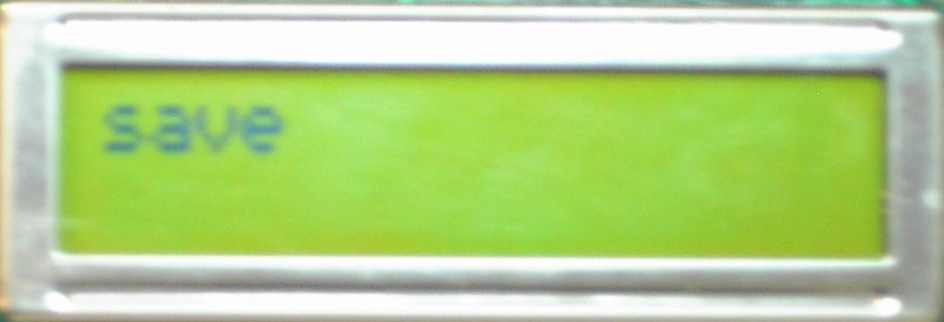

Save

Wird der Menutaster nochmals gedrückt, so erscheint „save“ in der Anzeige. Die Werte der im Folgenden beschriebenen Menupunkte werden ins interne EEprom des Prozessors übertragen und stehen nach einem z.B. Stromausfall wieder zur Verfügung.

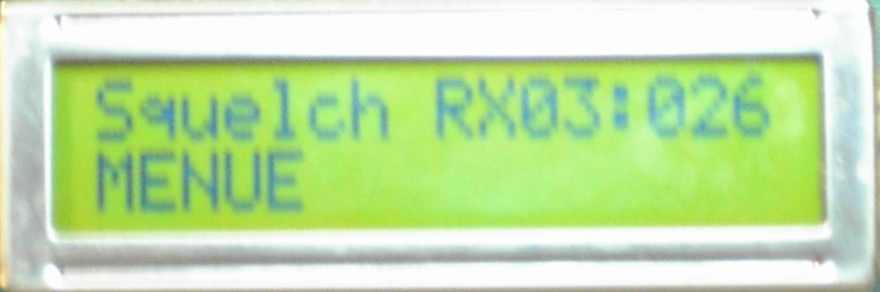

Menu Squelch

Hier kann für jeden RX getrennt die Squelchansprechschwelle eingestellt werden. Je höher der Wert ist, umso weiter ist die Rauschsperre zugezogen.

Bild 6a und Bild 6b

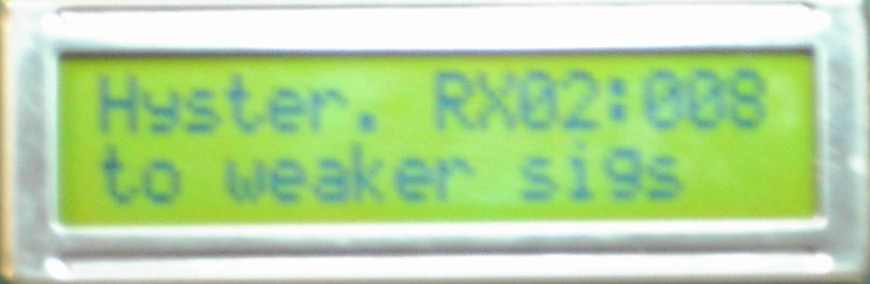

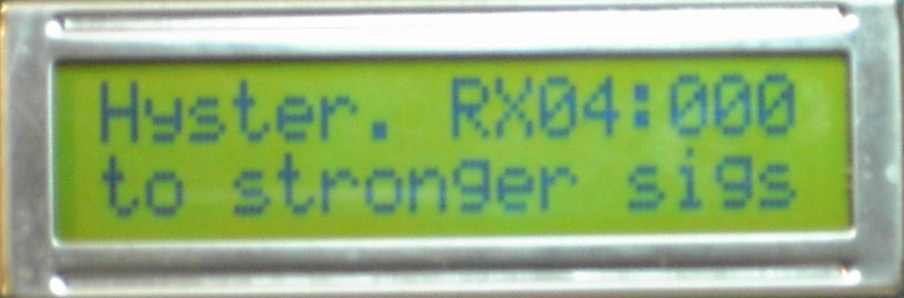

Menu Hysterese

Hier kann für jeden RX eine Hysterese getrennt in Richtung stärkeres und schwächeres Signal eingestellt werden. D.h. ein neuer RX wird erst dann durchgeschaltet, wenn dieser um die gewählte Hysteresebandbreite schlechter oder besser als der bereits gewählte RX ist. Bei Wert 0 für die Hysterese ist diese ausgeschaltet, d.h. sobald ein Empfänger besser/schlechter als der vorhergehende war wird umgeschaltet.

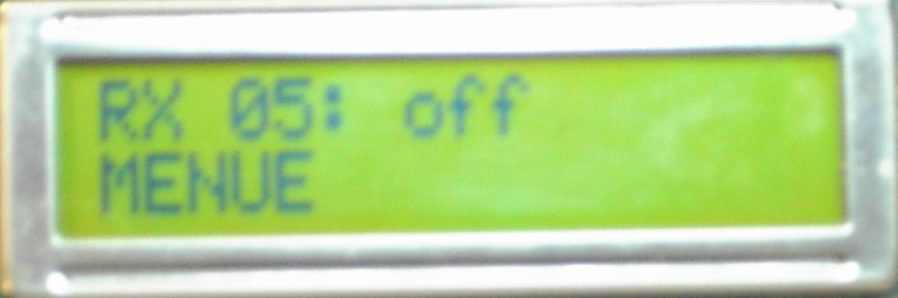

Menu RX on/off

Hier kann die Empfängerauswahl für einzelne Empfänger ein- oder ausgeschaltet werden. Zum Betrieb muss mindestens ein Empfänger eingeschaltet sein.

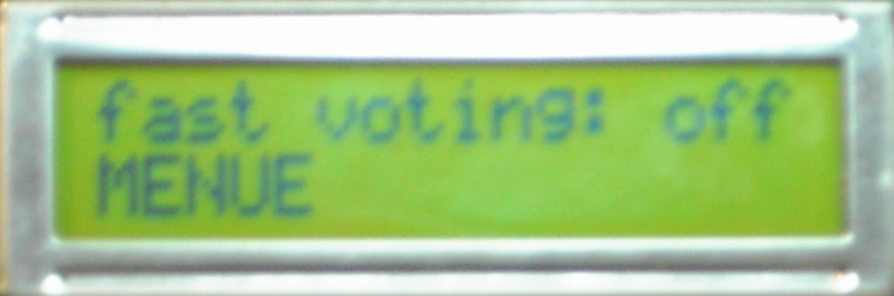

Menu fast voting

Bei fast voting on wird ca. 900 mal pro Sekunde eine Bewertung der Empfänger durchgeführt, bei fast voting off ca. 90 mal pro Sekunde.

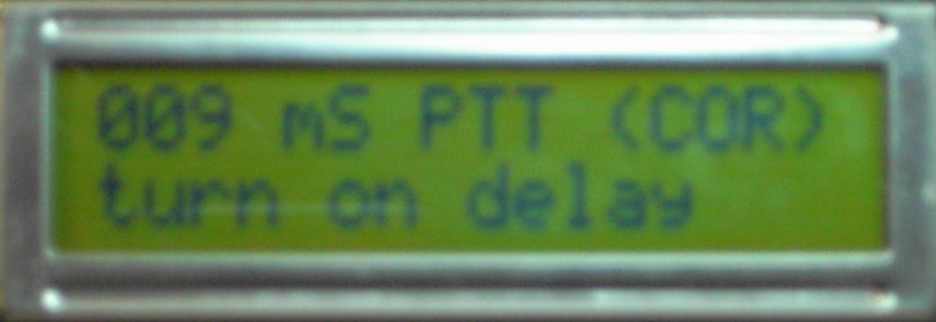

Menu Verzögerung

Hier kann eine Einschaltzeitverzögerung für das PTT Signal eingestellt werden. D.h. die PTT wird, nachdem ein Signal anliegt, erst nach dieser Wartezeit eingeschaltet. Mögliche Werte liegen zwischen 0 und 255 Millisekunden.

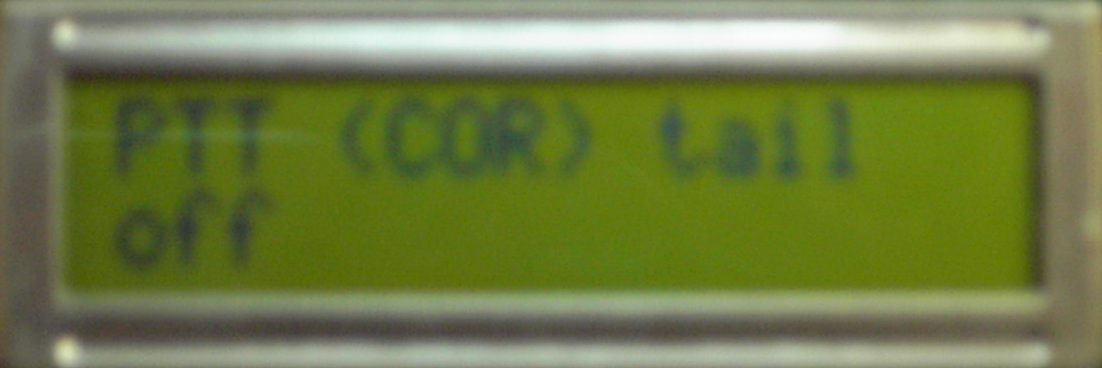

Menu PTT Tail ("Flatterautomatik")

Hier kann eingestellt werden, ob die PTT in Abhängigkeit von der Signalgüte eine gewisse Zeit geöffnet bleiben soll, wenn das Signal abfällt. D. h. bricht ein Signal während eines Durchganges ein (z.B. wegen Flatterfading beim Mobilbetrieb), so wird nicht bei jedem Einbruch die PTT abgeschaltet, das Signal wird also nicht "zerhackt". Je schlechter das Signal ist, umso länger wird diese PTT Nachhaltezeit. Diese Feature kann abgeschaltet werden; fällt das Signal also unter die Rauschsperrengrenze, so wird die PTT dann sofort abgeschaltet. Ist das Feature eingeschaltet, so kann zwischen zwei Nachhalteperioden gewählt werden. Das Signal wird ständig bewertet (ca. 180 mal pro Sekunde). Die letzten 1.5 Sekunden des Signal werden jeweils zur Bewertung herangezogen.

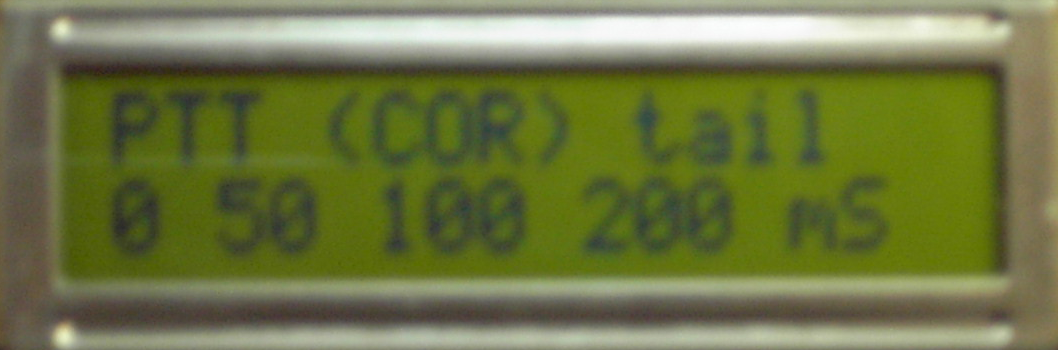

Die Nachhaltezeit beträgt 0 mS bei guten Signalen, 50, 100 oder 200 mS bei schlechten Signalen. Je schlechter das Signal ist, umso länger wird die Nachhaltezeit. Empfohlene Einstellung bei UHF Repeatern.

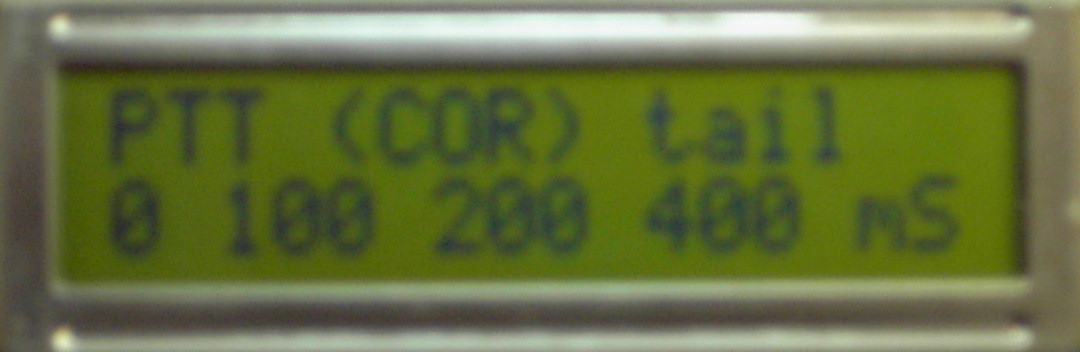

Die Nachhaltezeit beträgt 0 mS bei guten Signalen, 100, 200 oder 400 mS bei schlechten Signalen. Je schlechter das Signal ist, umso länger wird die Nachhaltezeit. Empfohlene Einstellung bei VHF Repeatern.

Spezielle Möglichkeiten beim Einschalten des Voters

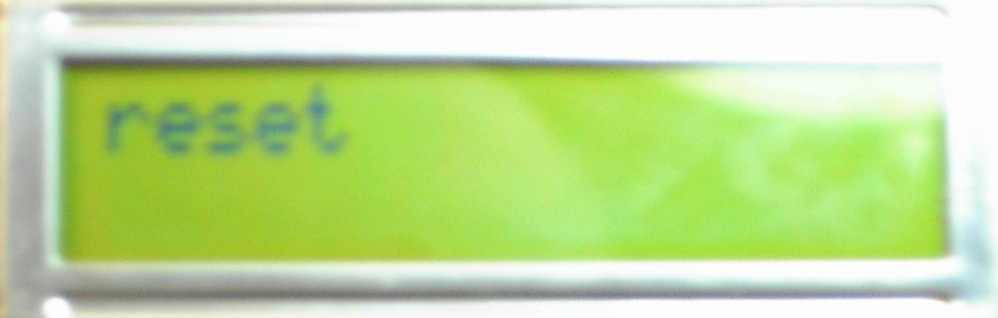

Reset

Werden beim Einschalten beide Datentaster gleichzeitig gedrückt gehalten, so erscheint die Anzeige „reset“, Alle Eeprom Daten (Hysteresen, Rauschsperren, fast voting, PTT Verzögerung, RX aus/ein) werden auf 0 gesetzt. Das ist der Zustand, wie er nach dem erstmaligen Einschalten vorliegt.

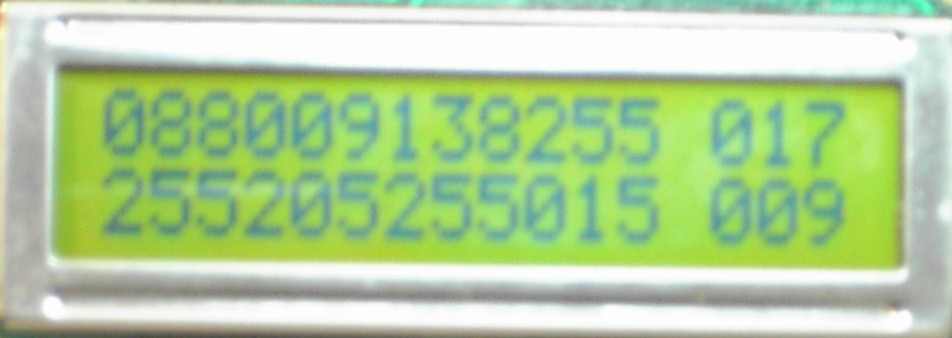

Test

Wird beim Einschalten der Menutaster gedrückt, so erscheinen beim Voten die Rohdaten. Ein fast voten ist dabei nicht möglich.
Als Rohdaten erscheinen die Rauschsperrenspannungen im Bereich von 0 - 255, wobei eine kleinere Zahl ein besseres Signal bedeutet. Am Ende jeder LCD Zeile werden die aktuell gültigen Hysteresewerte angezeigt.
